產品概述

LH系列為立式、單級單吸液下泵，介質側向排出。泵設計符合API610標準，為VS4泵型。

適用范圍

LH系列泵采用特殊的設計，可用于各種苛刻條件下各種介質的輸送，可用于敞口的污液池或密閉的帶壓容器，污水污液或化學液體排放，常溫或高溫液體的輸送。

■煉油廠

■石油化工廠

■污水處理廠

■煉鋼廠、軋鋼廠

■電廠、熱電廠

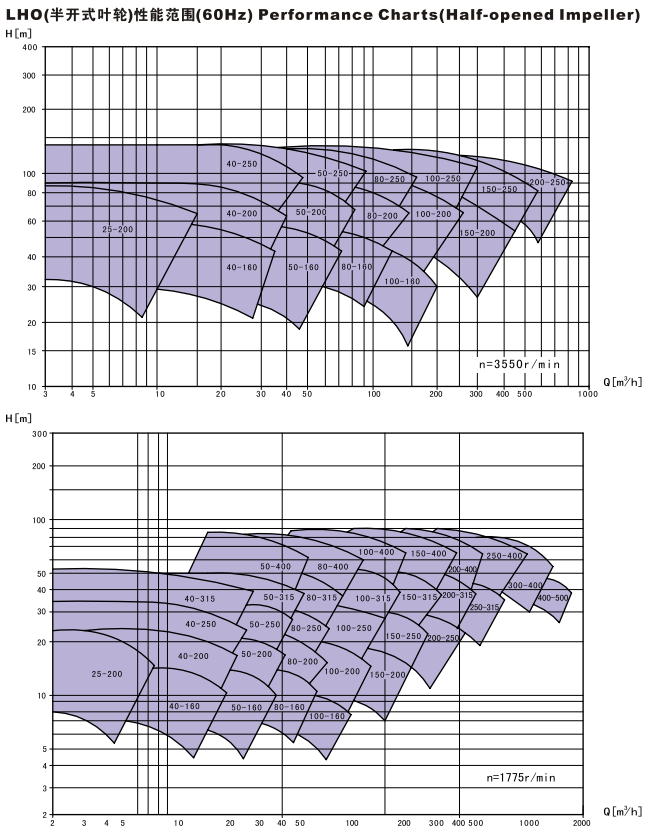

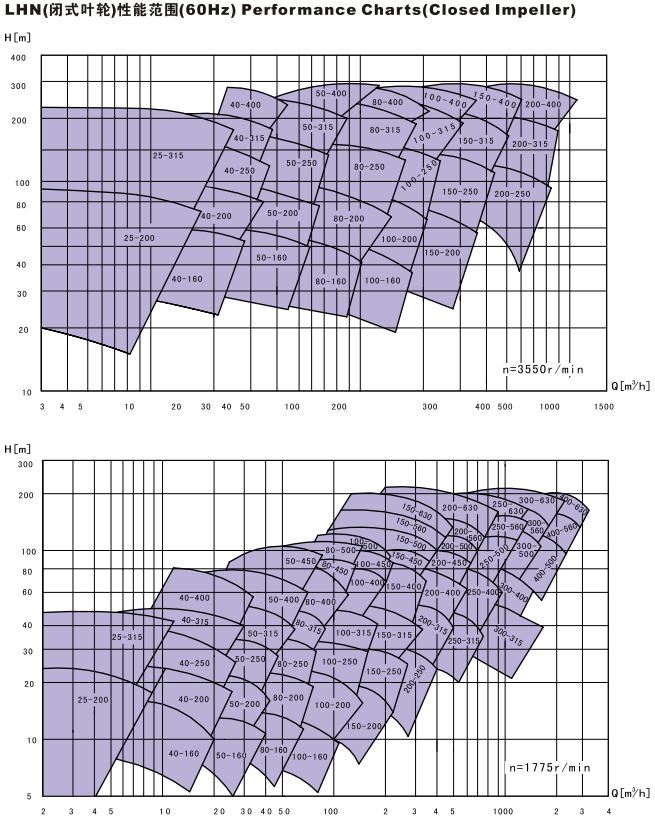

運行參數

口 徑： 25-400mm

流 量： ~2600m3/h

揚 程： ~260m

工作壓力： -1.6MPa（高揚程可以設計到2.5MPa）

工作溫度： -20℃-+450°℃

型號說明

普通離心式液下泵型號標識

LH O 40 - 200 GM

①  ② ③ - ④    ⑤

①系列名稱

②葉輪型式標記

   N（可省略）-閉式葉輪O-半開式葉輪

   F-旋流式葉輪

   E-開式葉輪

③出口直徑

④葉輪名義直徑

⑤派生系列標記 按溫度及密封型式可分為如下幾種

無堵塞式液下泵型號標識

100 LH W 70 - 22 GM

③   ①  ②*⑥ - ⑦   ⑤

⑥額定點流量（m3/h）

⑦額定點揚程

②*W-無堵塞式葉輪

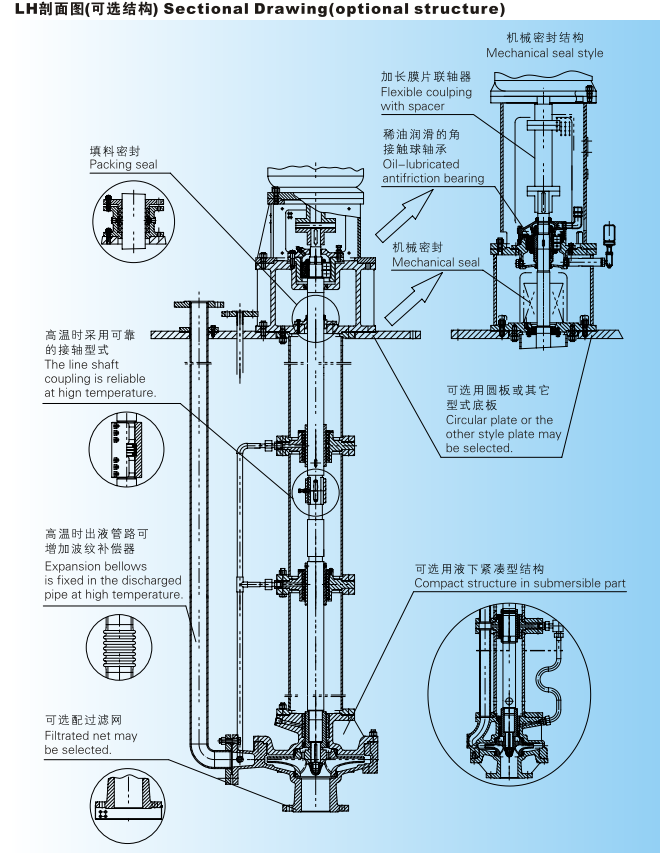

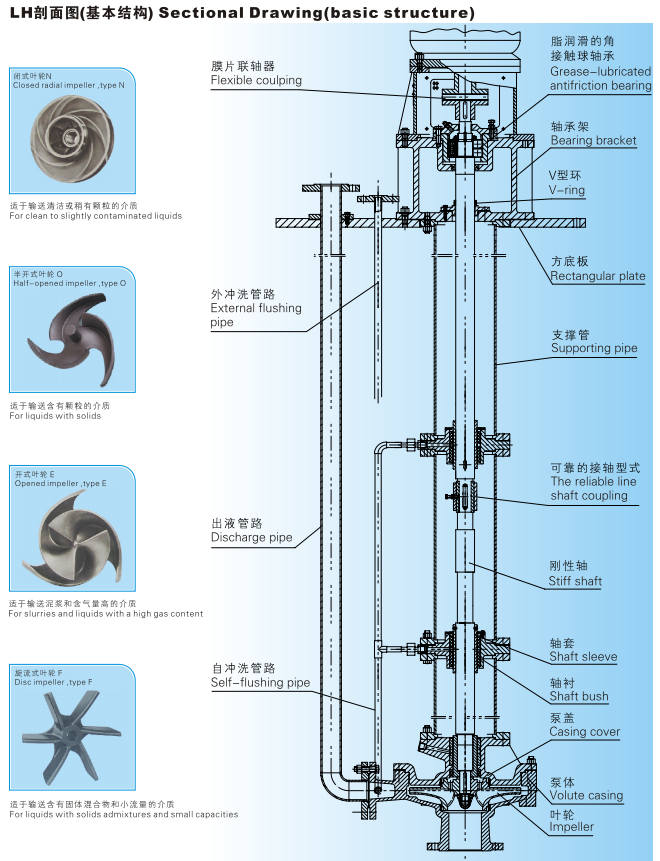

設計特點

水力模型：型譜范圍廣泛，多種形式的葉輪設計，可滿足大多數的性能和使用工況的要求。

接軸結構：安全可靠的接軸型式保證泵穩定運行。

殼體：采用雙蝸殼泵體（出口DN80及以上），能平衡大部分徑向力，軸澆度小，滑動軸承磨損小，使用壽命長。

支撐：轉子部件采用多點支撐，導軸承之間的間隔符合API610標準：滾動軸承脂潤滑或油潤滑：液下部分滑動軸承根據介質情況可采用外沖洗或自沖洗。

軸封：根據工況條件不同，可選擇V型環密封、填料密封、機械密封。密封腔體尺寸符合API682標準，配集裝式單封，雙封或串聯式機械密封。

結構：多種結構設計，滿足各種苛刻的使用條件。

轉向：從驅動端看，泵為順時針旋轉。

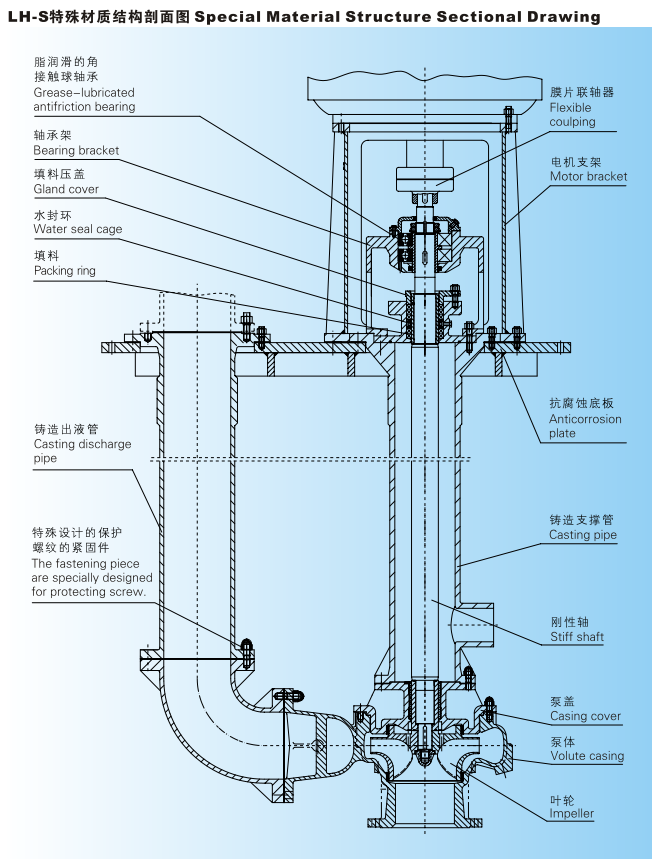

材 質

按API610規定的材料等級S-5，S-6，C-6，A-7，A-8，D-1.D-2等選擇，也可按實際工況選擇材料。
