產品概述

DS系列為臥式，多級，單殼體，節段式結構，高效率，低NPSH值。API610BB4泵型。

適用范圍

DS系列泵適用于清潔的，腐蝕性的或非腐蝕性液體的高壓輸送，不適用于含有磨蝕性液體的輸送。

■ 鍋爐給水(210℃以下)

■ 油田注水

■ 石油化工

■ 煉廠、油品輸送

■ 管線加壓

■ 制冷工程

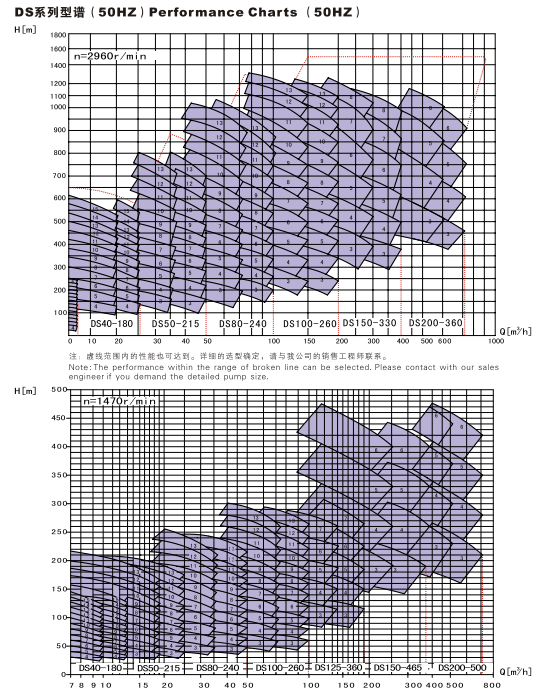

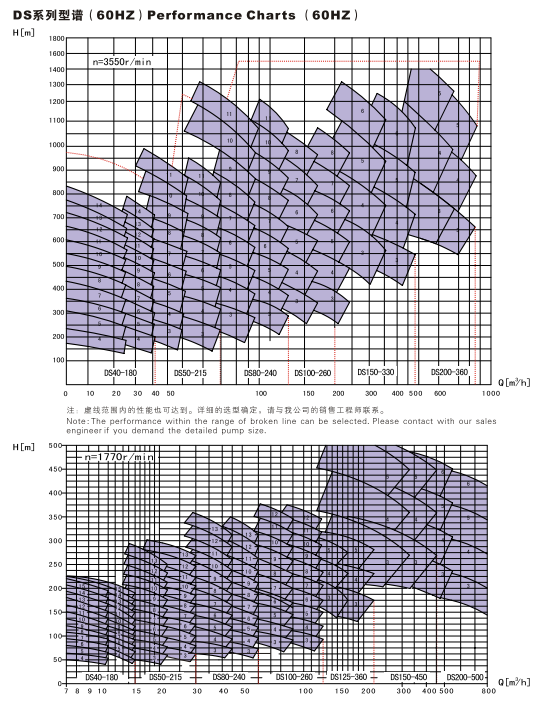

運行參數

口 徑DN:     25~200mm

流 量 Q:      ~700m3/h

揚 程 H:      ~1400m

工作壓力P:    ~15.0MPa

工作溫度T:    -50℃~+210℃

型號標識

DS 50 -215/8 A

① ②    ③ ④ ⑤

①系列名稱

②出口直徑

③葉輪名義直徑(mm )

④泵級數

⑤水力模型組別

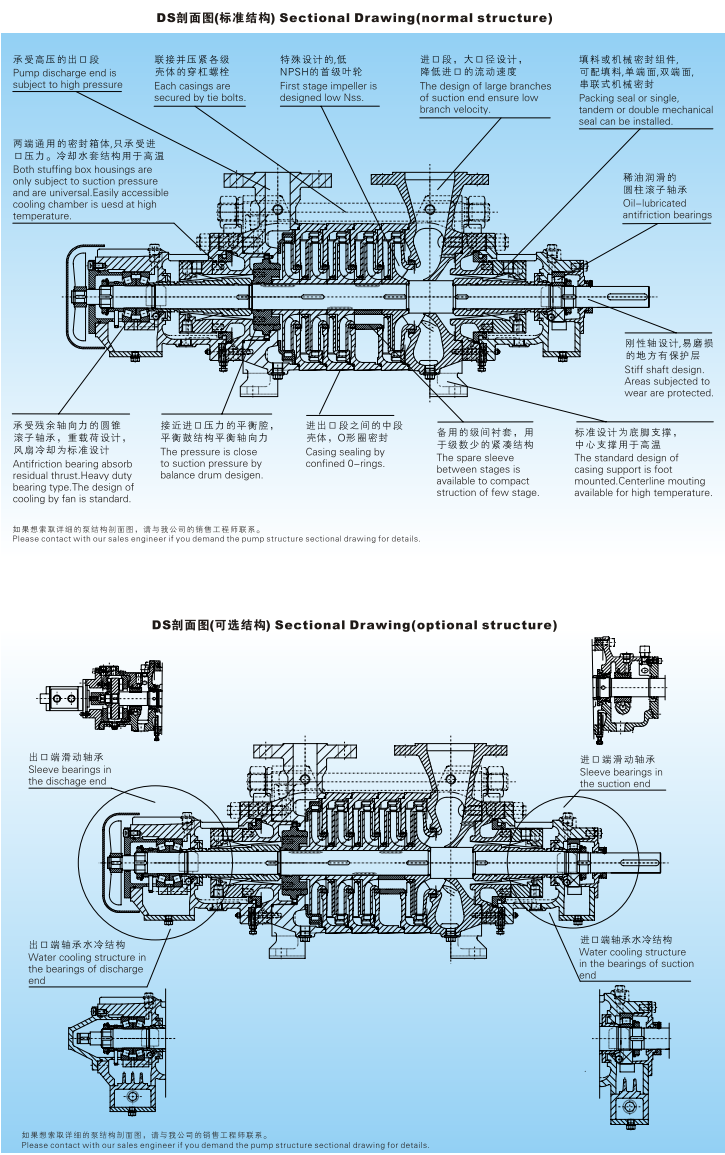

設計特點

◆水力模型:每個規格都有兩個或以上不同的水力模型，可以根據工況條件選擇最佳的水力模型，高效區寬。

◆中段殼體:各中段殼體間用〇型圈密封(特殊要求時可用金屬波齒復合墊片)，外部用穿杠螺栓固定，安全可靠。

◆平衡機構:多級葉輪所產生的軸向力大部分由平衡鼓平衡，殘余部分由推力軸承承擔。

◆支撐:根據輸送介質的溫度，可選擇底腳支撐或中心支撐(大于150℃，DS80及以上規格)。

◆軸承:標準配置為滾動軸承，稀油潤滑，安全可靠，壽命長。可進行滑動軸承設計。軸承室可風冷或水冷。

◆軸封:根據輸送介質的情況可配填料密封、機械密封及必要的輔助裝置。軸封處只承受入口壓力，運行安全可靠。軸封腔體可水冷。

◆法蘭:進口段、出口段法蘭壓力等級不同。通常情況下出口法蘭的位置豎直向上，進口法蘭根據需要可選擇不同的方位布置(左，右或向上)。對于中心支撐的結構，進口法蘭和出口法蘭均豎直向上布置

◆轉向:驅動端在泵的吸入端。從驅動端看，泵為順時針旋轉。

材 質

碳鋼，鉻鋼，鉻-鎳-鉬不銹鋼。

API610標準材料等級:S-5，S-6，C-6，A-7，A-8，D-1。

根據介質特性，也可選用其它材質。

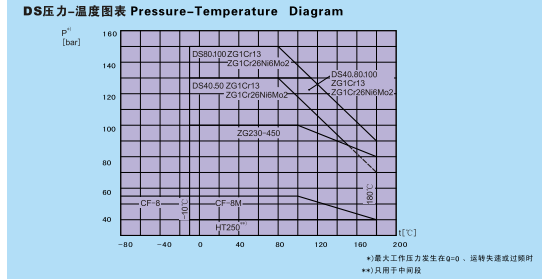

當輸送的介質壓力較高時，應考慮介質的工作溫度和泵所用的材料。
