產品概述

YW系列泵為立式、單級、雙吸(或單吸)液下泵，介質軸向排出。泵設計符合API610標準，VS2泵型。

適用范圍

YW系列長軸液下泵主要應用在大流量的污水，雨水，海水或化學介質的排放系統中，如生活及工業污水處理，化工及冶金行業中積水放，海水淡化項目中的海水輸送，軋鋼工業中含氧化鐵皮的工業用水輸送，電廠用循環水輸送，石化行業中化學液體的輸送等。

■煉鋼廠、軋鋼廠

■海水淡化工程

■石油化工廠

■供水及水處理

■造紙

■水泥廠、電廠、精煉廠

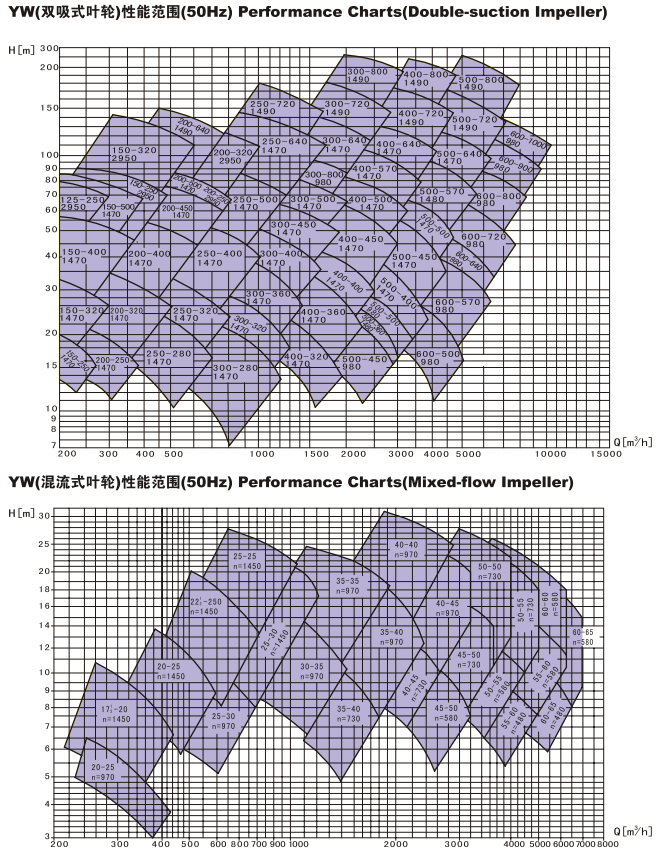

運行參數

口 徑:  150~600mm

流 量:  ~10000m3/h

揚 程:  ~200m(需注意考慮液下深度損失)

工作壓力:  ~1.6MPa(高揚程可以設計到2.5MPa)

工作溫度:  -20℃~+50℃(特殊情況下可以按照高溫設計 )

型號說明

雙吸式葉輪液下泵型號標識

YW  400 - 500

①     ②      ③

① 系列名稱

② 出口直徑

③ 葉輪名義直徑(mm )

混流式葉輪液下泵型號標識

YW35 - 40

  ④      ⑤

④ 入口直徑的1/10(mm)

⑤ 出口直徑的1/10(mm )

設計特點

◆水力模型:型譜范圍廣泛。雙吸式葉輪設計，可滿足大流量、高揚程工況，可以平衡掉大部分軸向力;混流式葉輪設計，可滿足大流量、低揚程蝦工況。

◆接軸結構:安全可靠的接軸型式保證泵穩定運行，液下深度可達13m。

◆殼體:采用雙流道及空間導葉的對稱設計，能平衡大部分徑向力，軸撓度小，滑動軸承磨損小，使用壽命長。

◆支撐:轉子部件采用多點支撐，導軸承之間的間隔符合AP1610標準;滾動軸承脂潤滑或油潤滑:液下部分滑動軸承自沖洗:也可根據介質情況采用封閉保護軸結構，外接沖洗水潤滑。

◆軸 封:根據工況條件不同，可選擇填料密封、機械密封。密封腔體尺寸符合API682標準，配集裝式單封，雙封，特殊情況下可安裝串聯式機械密封。

◆結構:泵整體結構使液體軸向進出，減小泵的體積及所占空間。

◆轉向:從驅動端看，對于雙吸式葉輪，泵為逆時針旋轉;對于混流式葉輪，泵為順時針旋轉。

材 質

按API610規定的材料等級S-5，S-6，C6，A-7，A-8，D-1，D-2等選擇，也可按實際工況選擇材料。
