QW型潛水泵為單級,單吸潛水式離心泵。
產品標準為CJ/T3038-1995《潛水排污泵》和JB/T8857-2000《離心式潛污泵》。
QWE為隔爆型潛水泵。潛水電機的設計和制造執行GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》和GB3836.2-83《爆炸性環境用防爆電氣設備 隔爆型電氣設備“d”》。
QW(E)型潛水泵可根據不同的介質情況而選用不同的材料進行制造。
QW(E)型潛水泵可用于液下20m的潛水輸送,
超過20m的深度,請與我公司的產品設計處聯系。
QW潛水泵主要用于污水處理,石油,化工,礦山,造∏息紙,食品,煉廠,電站,冶金等行業中用于排送廢水,污水及有腐蝕性,磨蝕性的各種有機,無機化合物的污液排放。QWE防爆型潛水泵主要用于易然易爆的環境中。

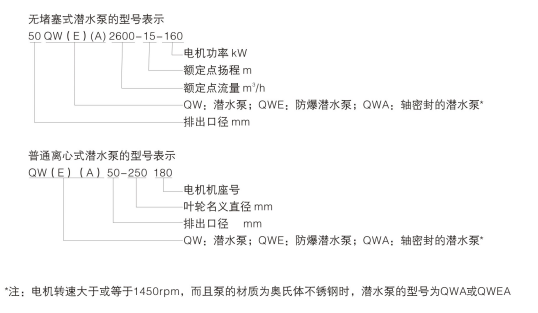

口徑:DN 25-600mm

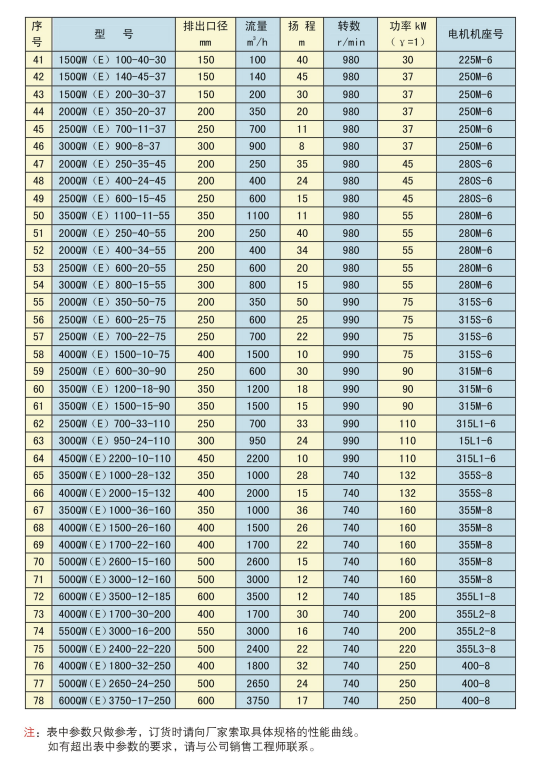

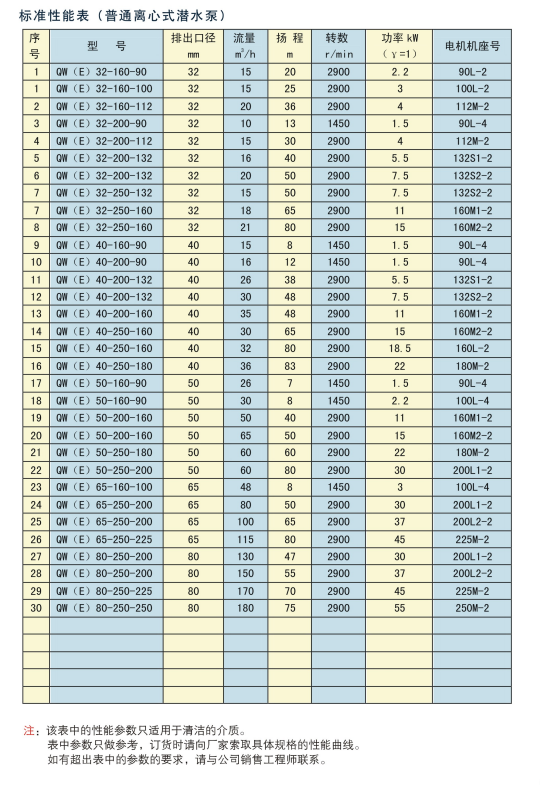

流量:Q 10-3750m3/h
揚程:H 5-80m
功率:N1.5-250Kw
溫度:T ~60℃
壓力:P ~1.6MPa
△水力部件的設計:QW(E)型潛水泵過流部件的設郷匝計采用無堵塞式流道設計;個別情況下,采用引進國外先進的離心泵水力模型,這時泵的運轉不適用于含雜質較多的情況。引進的國外水力模型的特點是:高效,節能,平衡性好。
無堵塞式水力模型的設計,加大了葉輪及泵體的過流面的寬度,保證了污物的順利通過,避免了水流在低速情況下可能造成的堵塞,纏繞。這種獨特設計的葉輪通道,配合合理的渦室,使含有較大污物的液體可以順利通過。葉輪設計為雙流道,避免了單流道葉輪的不平衡性,加上葉輪經過動、靜平衡試驗,使泵在空載試運轉和帶負荷運轉過程中均不產生振動。
△整機泵結構的設計:QW(E)潛水泵由電機與泵兩幄部分組成,通過隔離室及機械密封組件隔開。
△軸封的設計:葉輪設計均帶有副葉片,避免高壓的水進入密封腔內,因而潛水電機部分得到很好的密封保護。密封為雙端面機械密封,通過隔離室中一定的潤滑油進行潤滑及隔離。

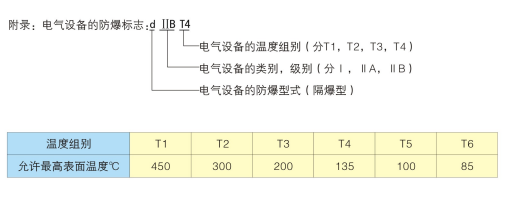

△電機的設計:電機為干式電機,轉子和定子采用Y系列電機的設計,形體細長,F(xiàn)級絕緣,IPX8的防護等級,內裝熱過載保護器,以保證電機安全穩定運轉。功率在37kW以上的電機增加軸承溫升監測。功率在18.5kW以上的泵裝有自循環冷卻系統,葉輪背葉片使泵體內的水進入定子室外圍,進行環冷卻,能保證泵在坑池的最低水位正常運轉。正常潛水泵運行環境溫度不超過60℃。電機的防爆等級最高設計為dlIBT4。
△控制部分的設計:在油隔離室內設有油水探頭,當泵側的機械密封損壞時,水進入油隔離室,探頭發薤家信號,由控制系統顯示報警,提示維修;電機下端裝有浮子開關,當電機側的機械密封損壞后,水進入電機腔,浮球浮起,控制系統便顯示報警,泵即斷電保護??梢愿鶕?jù)用戶要求進行水位自動控制涥捆,并備有自動保護裝置及控制柜,泵運行安全可靠。
△QW(E)專用控制柜具有對潛水泵進行全自動保護的功能(超溫,過載,缺相,短路,滲漏等)。泵監測的方式簡述如下:
電機溫升的監測通過安裝在定子中的熱敏電阻來表示。當溫度超過允許值時,超溫信號燈會顯示,電氣會動作(報警或斷電,按照設計而定);電機的濕度通過測量絕緣電阻反映出來,當絕緣電阻低于某一特定值(根據有關標準規定),短路信號燈會顯示;機械密封滲漏會顯示在滲漏信號燈中。所有的對電機的保護及監測都由控制柜來實現。控制部分詳見“QW(E)技術說明圖解”。
如果用戶自行配備控制柜或控制系統,則對電機部分除了應當有過載,缺相,短路等監測外,還應按照“QW(E)技術說明圖解”對電機其它部分進行控制與監測。

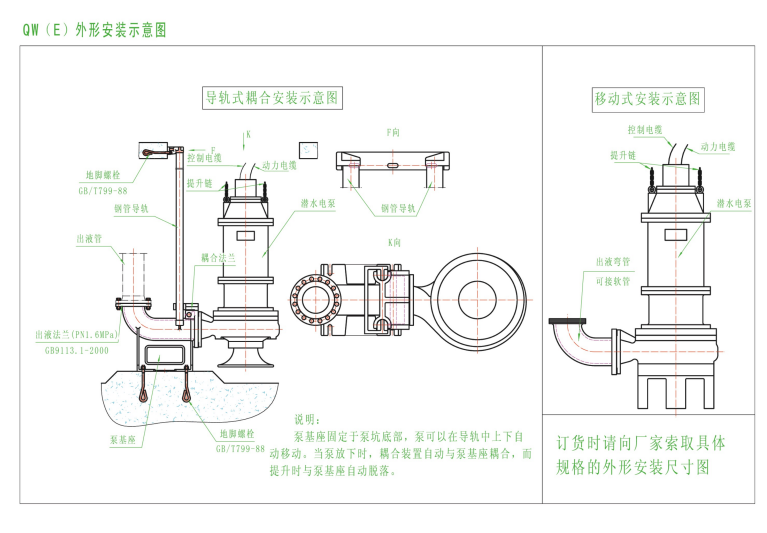

△泵的安裝方式:有移動式(7.5kW以下)和導軌式耦合安裝方式。導軌式耦合安裝在泵放下時,耦合裝置自動與耦合底座耦合,而提升時與耦合底座自動脫落,安裝維修方便。
提供潛水電泵使用的具體環境及工況條件是正確選用潛水泵的前提,故提醒用戶,在訂貨之前,需提供如下參數,以便對泵進行正確選型:
(1)介質的名稱及特性,如腐蝕性,磨蝕性;是否含有雜質,含量多少,最大固體顆粒大小;是否為粘性介質,粘度為多少;介質溫度,介質的比重等。
對于強腐蝕性介質,請?zhí)峁┰敿毜某煞旨昂?,便于正確選擇泵及電纜的材質。
(2)泵的流量,揚程。需要注意的是,樣本中的性能型譜及性能參數僅做參考,請根據型譜做初步選型后,向我公司索取具體泵規格的性能曲線進行最終選型,或由我公司的銷售工程師親自為您選擇具體泵的型號。
(3)泵的安裝方式(移動式安裝或?qū)к壥今詈习惭b,移動式安裝只限于7.5kW以下)。用戶可以向我公司索取具體泵規格的外形安裝尺寸圖。我公司潛水泵的標準設計為:導軌式合安裝,合導軌高度根據用戶要求進行配置。
(4)對電機的監控要求,如沒有特殊要求,我公司將按照標準設計進行配置,見“QW(E)技術說明圖解”。
(5)電機防爆等級的要求。
(6)對電氣系統的要求,如是否需要液位控制開關?是否需要端子箱?控制柜的技術要求?附屬的設備是香要求防爆及其防爆等級等。
我公司的潛水泵正常配置,引出的電纜長度為10m。注意:如果控制柜位于非防爆區域,請不要忘記核對電纜長度是否足夠。
