解決方案
新能源自動化系統
|
適用場景

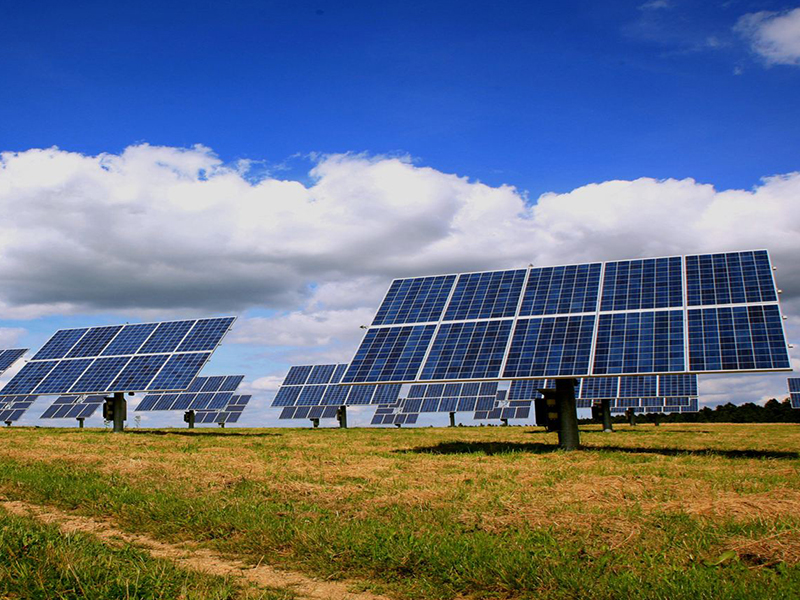

應用于光伏電站
方案簡介
杭州繼保南瑞為光伏用戶提供可靠的保護設備 |
 |

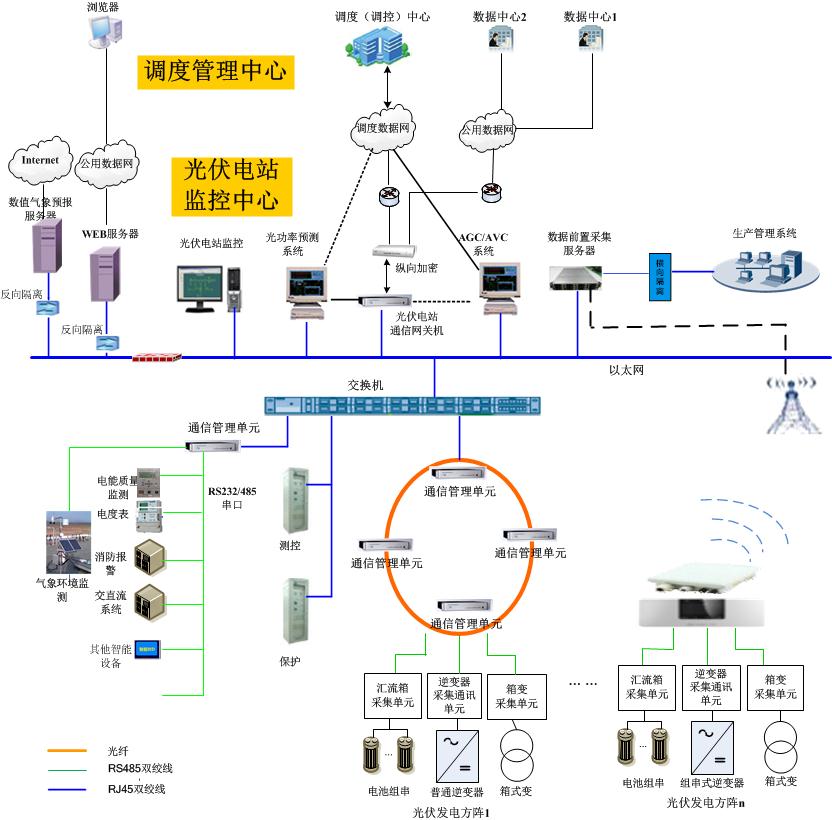

整體架構圖

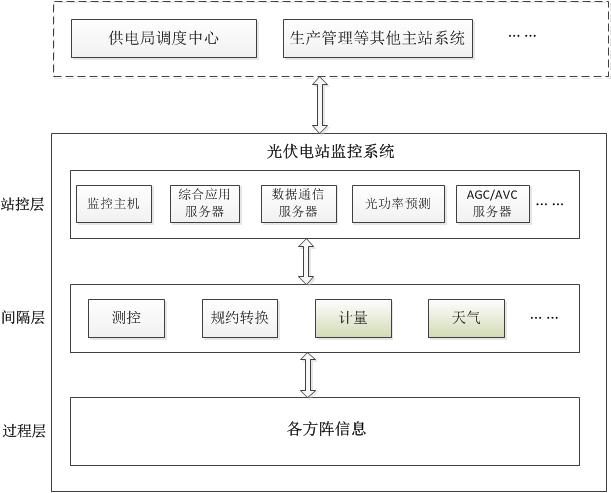

系統結構圖
主要設備典型配置表
| 序號 | 類 型 | 內 容 | 單位 | 數量 |
| 一 | 監控系統 | 套 | 1 | |
| 1 | 后臺監控系統 | 含監控主機/顯示器/音箱及各種軟件等1套 | 套 | 2 |
| 2 | 五防主機 | 含五防軟件，鎖具等一套 | 套 | 1 |
| 3 | 網絡打印機 | A3 | 臺 | 1 |
| 二 | 控制屏 | 套 | 1 | |
| 1 | 遠動屏 | 含遠動裝置2套，智能接口裝置1臺，時間同步裝置1套 | 面 | 1 |
| 2 | 公用測控屏 | 含公用測控裝置1臺，電能質量監測裝置1臺，網絡交換機2臺 | 面 | 1 |
| 3 | 相量測量屏 | 含相量測控裝置1套 | 面 | 1 |
| 4 | 35kV母線保護屏 | 含35kV母線保護裝置1套 | 面 | 1 |
| 5 | 綜合解列屏 | 含頻率電壓解列裝置1套，防孤島保護裝置1套 | 面 | 1 |
| 6 | 光功率預測屏 | 含光功率預測服務器1套，反向隔離裝置1臺 | 面 | 1 |
| 7 | 有功無功控制屏 | 含有功功率控制裝置1套，無功功率裝置1套，防火墻1臺 | 面 | 1 |
| 三 | 電源屏 | 套 | 1 | |
| 1 | 雙電源交流進線屏 | 含ATS及0.5級電度表 | 面 | 1 |
| 2 | 交流饋線屏 | 含饋線開關40個 | 面 | 1 |
| 3 | 直流充電屏 | 3x10A | 面 | 1 |
| 4 | 直流饋線屏 | 含饋線開關40個 | 面 | 1 |
| 5 | 蓄電池屏 |
100AH ，12V,18只 |
面 | 1 |
| 6 | UPS電源屏 | 3KVA | 面 | 1 |
| 四 | 通信屏 | 套 | 1 | |
| 1 | 調度數據網屏 |
接入路由器2臺 ，接入交換機4臺，縱向加密認證裝置4臺 ，硬件防火墻1臺 ，IDS入侵檢測設備1臺 |
面 | 1 |
| 2 | 網絡通信柜 | SDH設備1套， PCM設備2臺 | 面 | 1 |
| 3 | 綜合配線架屏 |
含ODF48芯 ，VDF24芯 ，ODF100 |
面 | 1 |
| 4 | 電能量采集終端 | 安裝在屏柜內 | 臺 | 1 |
| 五 | 分散安裝 | 套 | 1 | |
| 1 | 光纖差動保護測控裝置 | 安裝在站內 | 臺 | 1 |
| 2 | 線路保護測控裝置 | VIP-9671 | 臺 | - |
| 3 | SVG保護測控裝置 | VIP-9676 | 臺 | - |
| 4 | 站用變保護測控裝置 | VIP-9672 | 臺 | - |
| 5 | 電能質量監測裝置 | VIP-923 | 臺 | - |
| 6 | 智能電度表 | DSSD341 | 塊 | - |
| 六 | 光伏廠區 | 套 | 1 | |
| 1 | 箱變測控裝置 | VIP-9715 | 臺 | - |
| 七 | 視頻監控 | 套 | 1 | |
| 1 | 視頻監控系統 |
含攝像頭（）個，視頻服務器1臺 ，顯示器1臺等 |
套 | 1 |
| 八 | 火災報警系統 | 套 | 1 | |
| 1 | 火災報警系統 |
含煙感探頭10個 ，手動報警4個，聲光報警器4個 ，火災報警主機1臺等 |
套 | 1 |
