SP系列旋流泵是單級、單吸、臥式懸臂式離心泵,執行ISO13709標準。泵殼為腳支承結構。軸承采用油浴潤滑,轉子可軸向調節。葉輪采用螺紋連接,承載強度高,零件數量少,可靠性高。標準設計機械密封腔尺寸,適用于不同的專業密封廠產品。床優化設計的軸系轉子系統,承載能力強,工作平穩,振動小,運轉噪聲低。過流部件的水力幾何參數的優化組配設計,結合科學水力試驗的修正,極大的提高了水力效率,比傳統設計及現有國內產品平均高5%以上,達到國際先進水平。
■對介質里的固體物幾乎無破壞
■降低過流部件的磨損,因此維修費用低
■固體物通過能力好,無堵塞、無纏繞
■經光潔化處理,對介質無污染
■NPSHr值低,抗汽蝕性能好
■先進的水力設計,效率高
■工作范圍寬,曲線性能“平坦”
流量 Q可達300m3/h
揚程 H 可達160m
工作溫度 -20℃-180℃
開式渦流型葉輪在泵腔內旋轉,強力產生誘導漩渦場,漩渦場在優化設計的水力部件內強制擴展,將水力能傳遞給固體物,并推向排出口,同時旋渦場延伸到泵入口處,對固體混和物產生強大的吸力而進入旋渦場,從而完成一次循環。具有獨特結構的水力部件能夠輸送固體及氣體含量較高的介質。
因?yàn)檩?絲送的介質不經過開式葉輪,而是從葉輪旁邊的泵腔通過,因此堵塞現象完全消除。介質攜帶的固體顆粒幾乎與葉輪沒有任何接觸,因此對葉輪磨損很少。
該系列泵適用輸送介質中含有各種易損的纖維狀、粗大不均勻、片狀、團狀及各種不均勻流體化工產品、食品和半成品、部分輕質料漿、城市廢棄物或工業廢它能有效地處理下列令人棘手的介質:
a.纖維物:紡織物,皮毛,碎木屑,紙漿等
b.粘性介質:廢紙,糊狀物,汁狀物,淀粉等
c.磨蝕材料:沙土,煤,焦炭,石子等
d.易損物: 蔬菜,魚,結晶物等
e.雙相流體:萃取料漿,磷酸濾液等

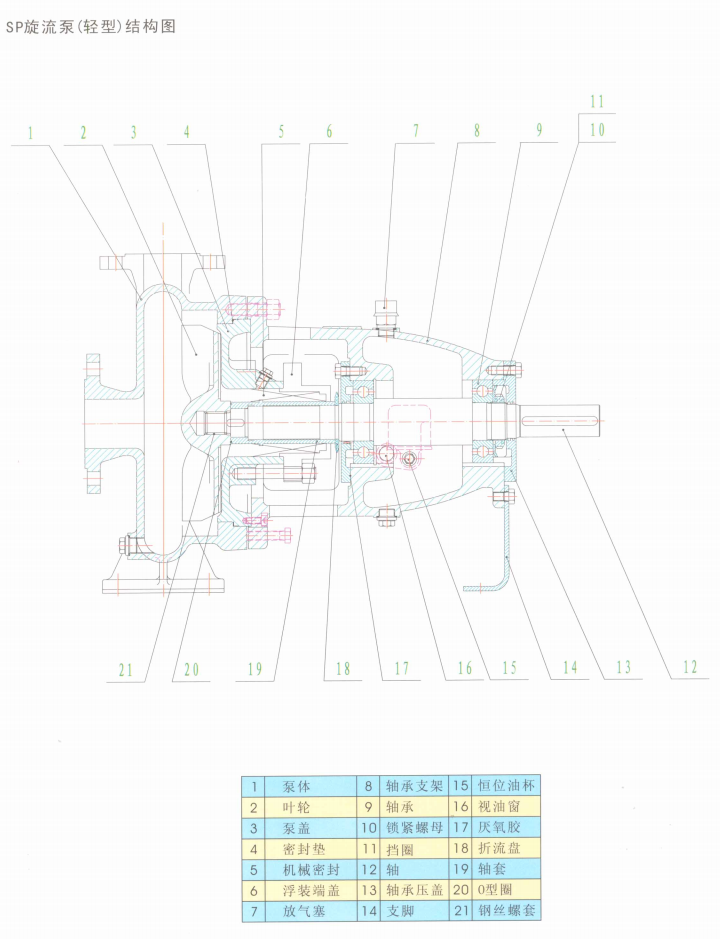

SP系列旋流泵是單級、單吸、臥式離心泵,參照ISO13709標準設計制造。主要零部件具有如下設計特點
按強制旋渦理論設計,優化的線形結構,與薤砕流體場能取得極佳的匹配,效率高,轉角半徑大,通過能力強,依據輸送介質的類別,進行不同型腔的組合設計,適應性強。泵殼采用腳支撐結構,良好的結構與強度設計,能夠最限度承受管路載荷,而正常工作,適應性好。
采用渦輪式葉輪,開式結構,小包角大出口角設計技術,4~12個葉片,與泵腔相互匹配,產生最優化的渦場,水力損失小,效率高。精確設計的背葉片,在較寬的工作范圍內,最大限度的平衡軸向力,從而減少了變工況條件下的軸承受力過大的問題,提高了軸承壽命。
葉輪設計成重型螺紋連接,設計有彈性防松裝置,偶有反轉不會松脫。
密封腔尺寸寬大,適應性強。標準軸封尺寸,可配單端面和雙端面機械密封,適合不同場合。也可以使用特殊設計的軟填料密封,通過水封環中的密封液將氣體與渣質隔絕在填料箱之外,延長了密封使用壽命,避免在低入口壓力下的進氣喘振的現象。
按工況條件,選擇重型或輕型軸承形式,重型軸承為雙列角接觸球軸承,能承受雙向軸向力,優化的懸臂比,加上精密的轉子動平衡(G1.0級),減少了軸承的徑向力。無論輕型或重型軸承,使用壽命均大于25000小時。轉子軸向間隙可調節,使得葉輪工作一段時間后,因背部間隙增大帶來的不良影響在確保不更換零件的情況下得以消除而繼續工作一定周期,方便作出維修計劃。充裕的油箱尺寸空間,貯存足夠的油液,執行安全的凈化與散熱。最小250m1的可調液油位器,充分補給,油位清廒晰透明、可視,專利設計的油位器采用高透明度、高強度的高分子材料制造,抗沖擊不易破損,美觀大方。
軸承箱設計有標準的油位、油溫接口。軸承部位設計有標準的測量溫度、測量振動的接口,可就地顯示或遠傳信號。軸承端蓋采用優化設計的迷宮型無接觸式密封,無磨損之憂。
采用加長型金屬膜片連軸器,軸系對中性好,振動小,壽命長。拆下加長段,不用移動電機,“后拉出”軸承箱即可拆卸下轉子進行更換易損件等維修工作。
泵與電動機采用共用底座,“撬式”便于運輸安裝。共用底座設有垂直安裝。﹏孩起螺,方便基礎的調平校正。
從驅動著端方向看,泵為順時針旋轉。
根據不同的工藝介質特性,泵主要部件的材料可分為以下各類:碳鋼、球墨鑄鐵CF-8(304)、CF-8M(316)、CF-3M(316L)、CN7M(Carpenter20)、N-12M(Hastelloy B)、CW-12M(Hastelloy C)等。
