產品概述

MF系列泵為單級，單吸，徑向剖分混流泵。泵的安裝方式為臥式或立式，底腳支承。結構設計特點見剖面圖

適用范圍

MF系列泵適合輸送大流量低揚程的，清潔的或帶有微量固體顆粒的，中性或有腐蝕性的液體。

■化學流程中的強制循環

■海水養殖

■城市煤氣工程

■水處理系統

■水利灌溉及污水處理

性能范圍

口徑:DN 175~600mm

流量:Q ~7000m3/h

揚程:H~25m

根據型譜及性能曲線進行選型

工作壓力:P~1.0Mpa

根據不同材質不同規格進行選擇

工作溫度:t-20℃~+160℃

型號標識

①系列名稱

②進口口徑mm

③出口口徑mm

④安裝方式: 不標注表示臥式,01表示立式安裝

材料選用

碳鋼C.S

不銹鋼S.S

根據實際工況可選用其它特殊材質

產品特征

■后拉出式結構，在維修時，不必拆卸主管路。

■底腳支撐，可承受來自管路的任何載荷，從而保護轉子不會因泵承受載荷而產生彎曲。

■規格在350-400以?xún)?nèi)，法蘭壓力等級為1.0Mpa，大規格泵的法蘭壓力等級為0.6Mpa。

■泵的旋轉方向:從驅動端看為順時針?lè)较颉?/span>

■可采用電機驅動或內燃機，汽輪機驅動哋。

性能范圍（50Hz）

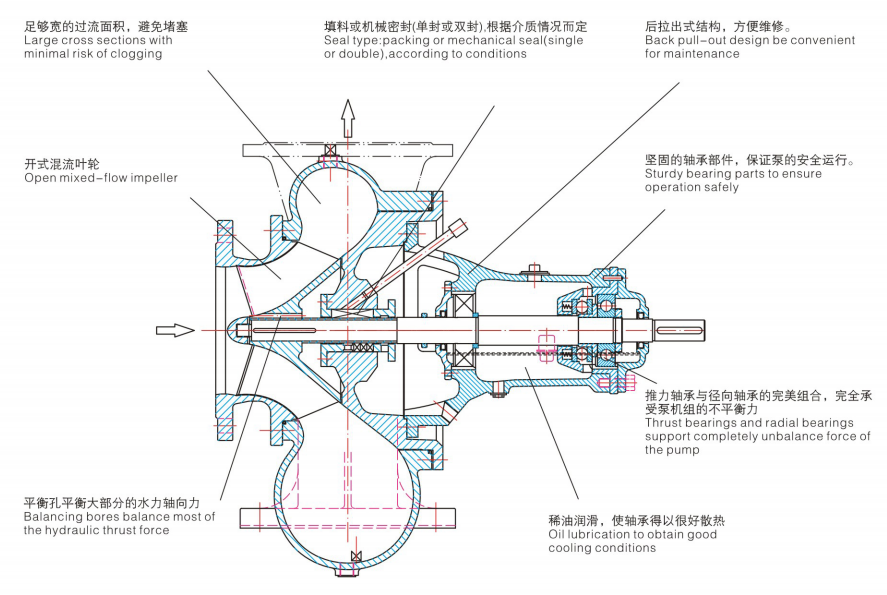

剖面圖（臥式安裝）

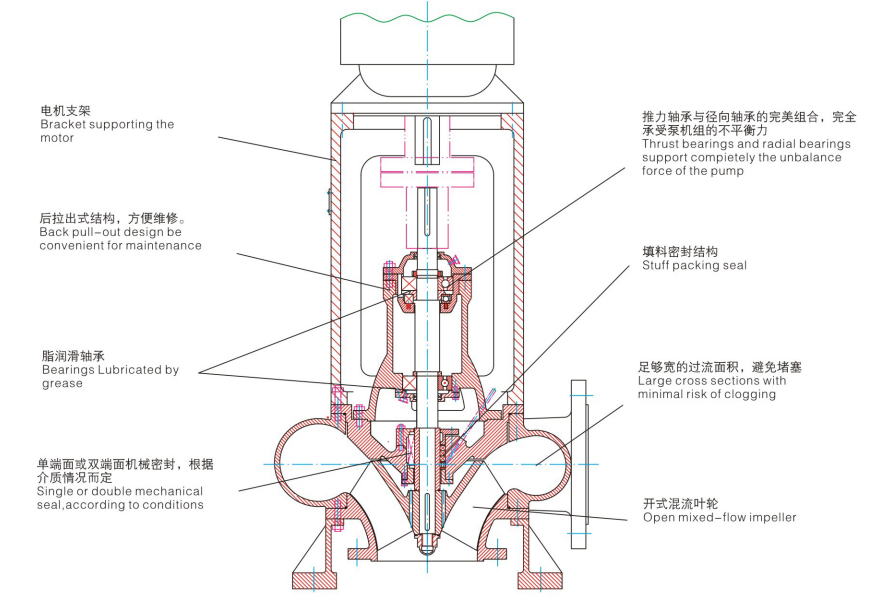

MF-01 剖面圖（立式安裝）

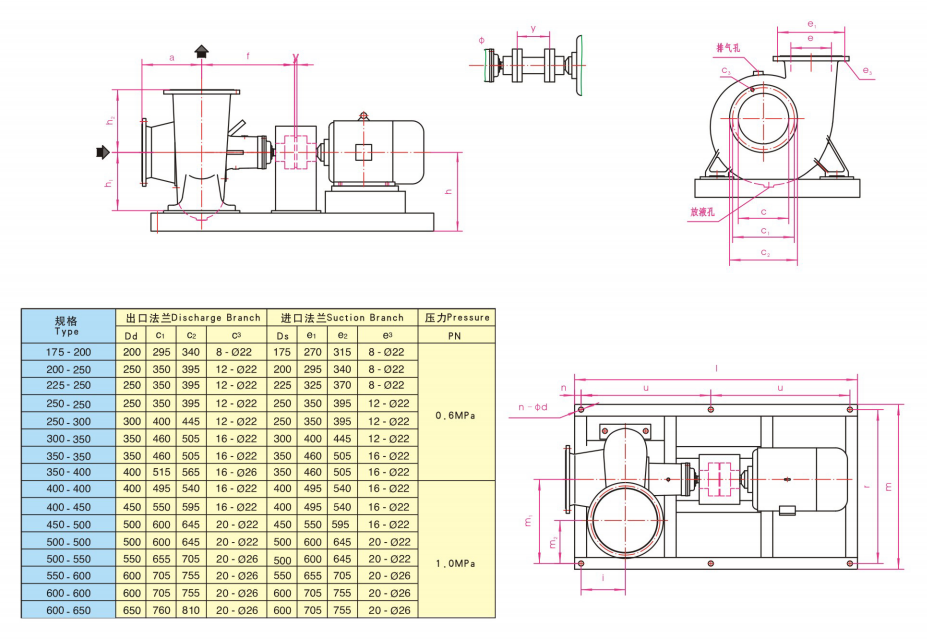

外形尺寸圖（臥式安裝）

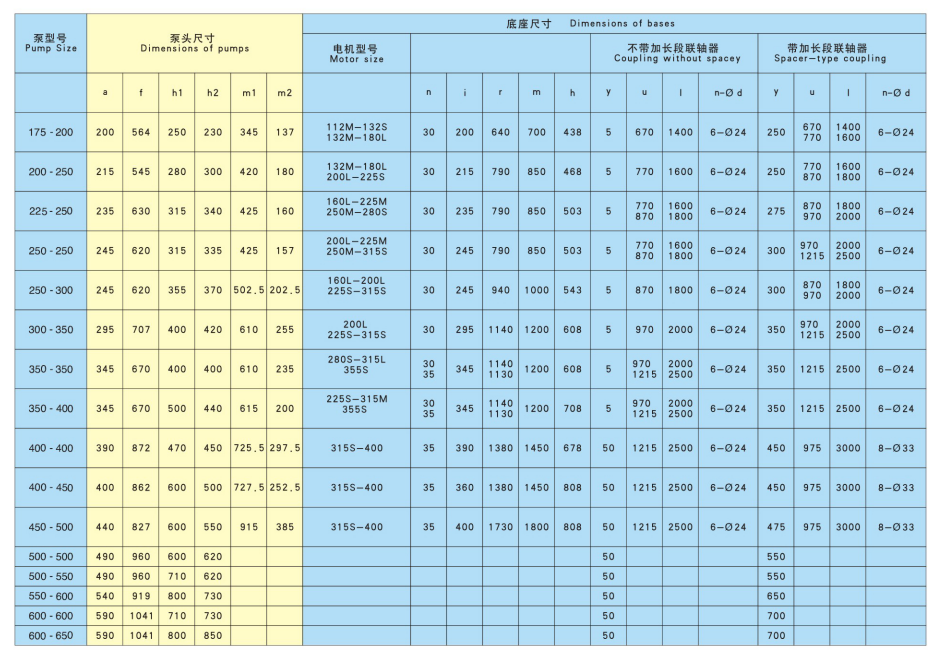

外形安裝尺寸
